欢迎来到贵州晶科科技服务有限公司!

贵州晶科科技服务有限公司

贵州晶科科技服务有限公司
贵州环氧地坪 安顺环氧地坪选贵州晶科地坪工程有限公司

全国统一咨询热线:15285542217

环氧自流平的施工注意

环氧自流平的施工注意

环氧自流平的施工注意

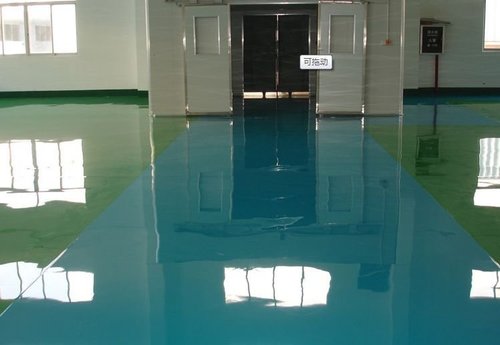

环氧自流平不只具有优良的耐水、耐油污、耐化学品腐蚀等化学特性,而且具有附着力好、机械强度高,固化后漆膜收缩率低,能一次涂装成厚膜等优点,高度干净,外表能达镜面效果,因而被普遍用于现代工业地坪的涂饰中。环氧自流平型地坪大的特性是环氧自流平面漆层涂层厚,是经过将环氧自流平面漆倒在空中上,让其自动流平而成的,这也是环氧自流平地坪称号的由来。

环氧自流平面漆层通常采用镘涂的施工办法,运用镘刀,将空中的环氧涂料赶平,构成环氧地坪厚涂层。竣工后整体空中到达光亮整洁,无空鼓,颜色平均,留意先后施工交接处的处置;涂层请求需平均,无针孔,无挂流,光亮平整。

环氧自流平的施工工艺

1、素地处置

目的:用打磨机清算混凝土空中,保证环氧树脂与空中附着坚固;关于旧环氧地坪要用专用铣刨机停止铣刨处置,并停止外表无尘研磨,确保基层砼空中

平整、洁净、并有细微的粗糙度。

施工工具:大型12头无尘研磨机、中型6头无尘研磨机、小型角磨机、吸尘器、扫把、平拖把、铲刀等;

施工办法:依据空中状况及作业区域选择尘研磨机打磨空中。将附着在空中的浮浆.杂物及旧地坪残留物打磨清算洁净,清洗油污。

2)修补裂痕、坑洞及凹陷处:

目的:将根底砼外表的裂痕、坑洞及凹陷处加固并补平,保证地坪成形后不会发作开裂、空鼓、脱皮现象。裂痕的处置要在底涂施工前处置,否则刮涂

底涂时底涂渗入裂痕后与裂痕中的灰尘杂物构成环氧污物胶泥,且长时间不能固化,会影响环氧地坪的运用寿命。

资料:无溶剂环氧快干型中涂

施工工具:搅拌器、专用镘刀、腻子刀、吹风机、切割机等

施工办法:用切割机将裂痕切割成“V”形缝,用平板螺丝刀或超硕公司本人研制的环氧清缝刀将缝隙内杂物及灰尘清算一遍后再用专用风机沿缝隙走一遍,将

缝内灰尘杂物吹洁净;将无溶剂环氧快干型中涂主剂参加固化剂,初步搅拌平均后,加石英砂调制成专用环氧砂浆灌入缝内,并用专用馒刀抹平,待其表干后将外溢局部用腻子刀根除洁净。

3)底漆施工

目的:封锁加固混凝土空中,保证环氧树脂与空中附着坚固;且经过环氧树脂底漆资料浸透到基层砼内部,从而间接的加固了混凝土外表强度和硬度,有利于环氧地坪与基层结实且耐久的附着力

资料:浸透型环氧封锁底漆;

资料性能:浸透型环氧底漆资料枯燥快、浸透性好、附着力优良,经过浸透到基层混凝土内部,与混凝土内部的钙物质反响后,有效加固混凝土的抗折、抗压强度、外表硬度,从而成倍进步环氧地坪对基层砼的附着力,有效克制环氧地坪与基层发作空鼓、起皮、剥离的技术性难题。该资料固含量45%、表干30分钟,实干6-8小时。

施工工具:刮片、滚筒、搅拌器等;

施工办法:将环氧底漆资料主剂与固化剂按配比混合,并充沛搅拌,平均涂在混凝土空中,在其固化后根底砼空中确认完整固化前方可停止下

道工序的施工。假如有露刮或掩盖不到位的区域需停止二次刮涂。

4)中涂环氧砂浆层施工(按工艺请求可增加刮砂的遍数,从而完成涂装厚度和涂装要到达的规则抗压、抗磨、耐冲击性能等指标)

目的:增加并改善地坪平整度,进步地坪抗物体的冲击强度、抗压强度。

资料:环氧中涂资料、石英砂(依据厚度选择适宜的br/>

资料性能:环氧树脂快干型中涂资料,高固含、固化快、特别适用于批刮环氧砂浆层运用,固化成型后强度高、硬度好、其固含量≧70%,凝胶时间约一小时。也可用于修补腻子、贴布等。

施工工具:刮片、抹刀、搅拌器等:

施工办法:将中涂资料主剂与固化剂按规则配比混合,经过初步搅拌后再按恰当比例参加规则目数的石英砂后充沛搅拌平均后,匀速且薄厚

平均的批刮两道在曾经完整固化的环氧底漆层上,凹陷处及修补过的切割缝和裂痕处要恰当增加批刮厚度,以到达适度找平空中的目的。批刮完成

后空中平整,无明显刮痕,无过度棱角及不平处。

贵公网安备 52010302001655号
在线联系
网站二维码
网站二维码
  • 在线询盘

    • 点击这里给我发消息
  • 联系方式

    • 联系电话:15285542217
    • 联系手机:15285542217
